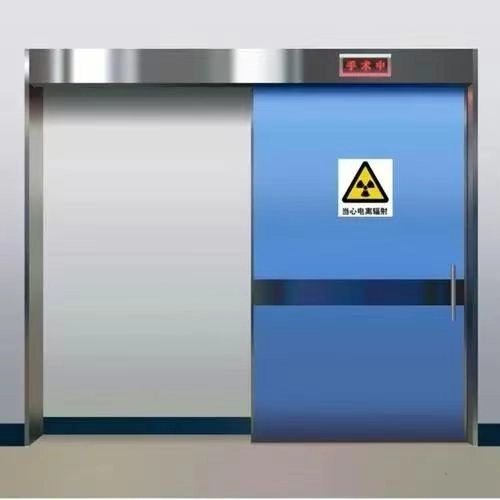

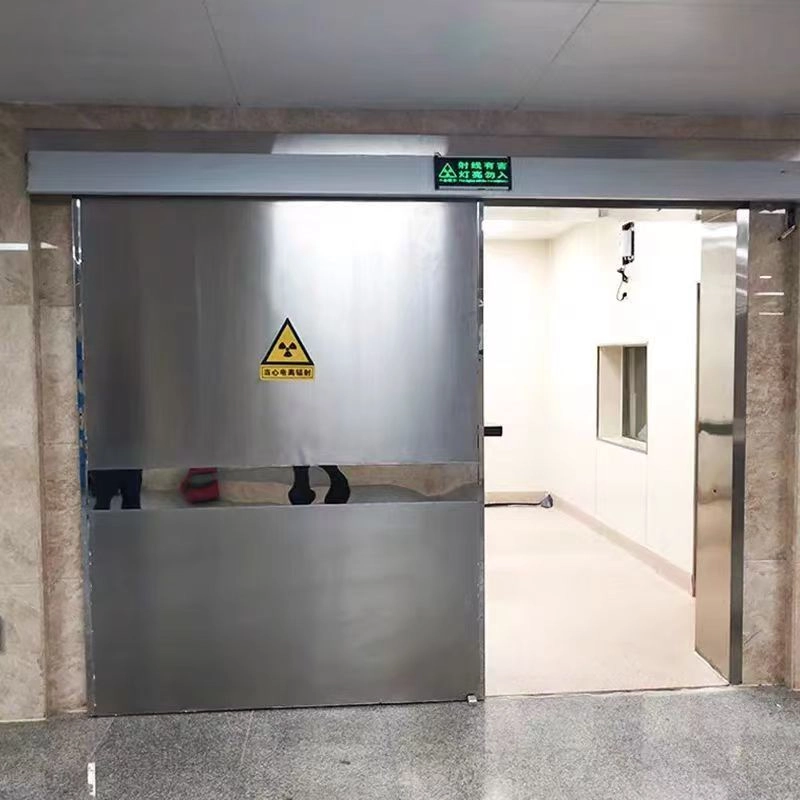

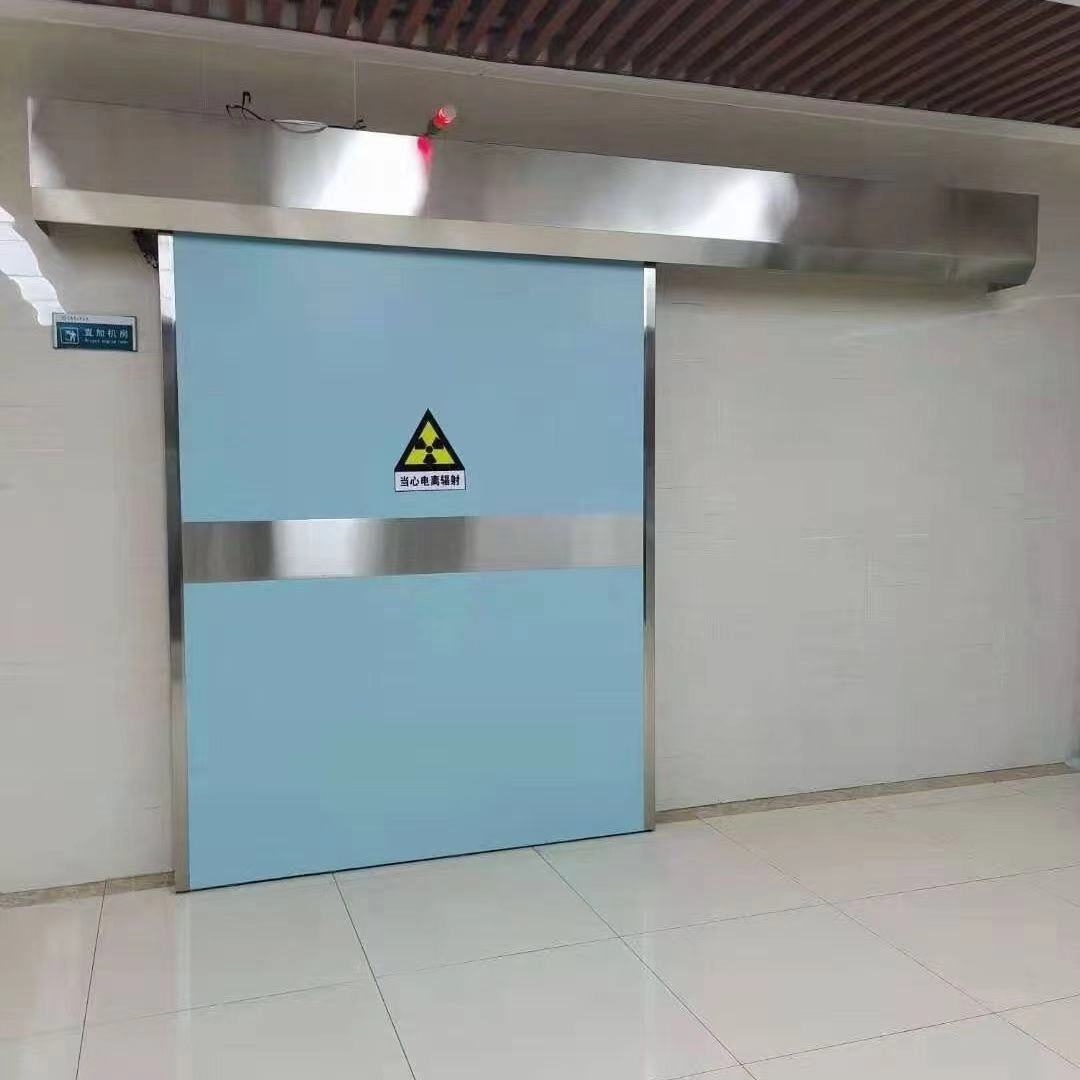

Las puertas forradas con plomo para rayos X son dispositivos de contención especializados utilizados en departamentos de imágenes clínicas e instalaciones de ensayos no destructivos. Construidas con una capa de atenuación de láminas de plomo refinado como componente central, estos sistemas incorporan mecanismos de operación automatizados y configuraciones de seguridad en capas. Garantizan una contención fiable de las emisiones ionizantes, al tiempo que proporcionan un acceso suave y de bajo ruido para el personal, cumpliendo con los estándares GBZ 130-2020 y otros requisitos normativos nacionales.
Especificaciones Clave de Ingeniería
Métricas de Capacidad de Atenuación
Clasificación de equivalencia de Pb: especificación base de 2 mmPb como mínimo, con opciones personalizadas que abarcan de 1 a 6 mmPb. Eficacia de atenuación que alcanza el 99,9% o más contra haces de rayos X de diagnóstico entre 80 y 150 kVp.
Mitigación de fugas de radiación: configuración de laberinto de triple capa complementada con juntas de silicona impregnadas de plomo a lo largo de las costuras perimetrales, que ofrece una lectura de radiación de escape inferior a 0,25 microsieverts por hora.
Construcción y composición: chasis metálico conformado en frío de 1,5 milímetros (con acero inoxidable de grado 304 disponible como mejora), con estructura de rejilla de refuerzo transversal interior para mayor rigidez. Acabado exterior antimicrobiano resistente a más de 2000 limpiezas de desinfección con etanol.
Arquitectura de Accionamiento y Mando
Configuración de la Unidad de Potencia: Utiliza una unidad de accionamiento sin escobillas de corriente continua de 24 voltios con capacidad de salida entre 0,4 y 0,75 kilovatios. La emisión acústica se mantiene por debajo de 45 decibelios en la escala ponderada A, preservando un entorno sanitario tranquilo.
Ajuste de Velocidad Continuamente Variable: Ofrece una velocidad de desplazamiento personalizable de 10 a 20 centímetros por segundo, incorporando perfiles de aceleración y desaceleración graduales. El sobrepaso durante la desaceleración se mantiene por debajo de 2 centímetros, facilitando un movimiento del panel constante y sin sacudidas.
Mecanismo de Coordinación Automatizada: Totalmente interoperable con el estándar de comunicación DICOM, lo que permite la operación sincronizada con el equipo de imagen. El panel activa un bloqueo de seguridad inmediatamente al activarse la radiación, mitigando sustancialmente los incidentes de exposición no intencionada y manteniendo los protocolos de seguridad regulados durante los procedimientos.
Características de Ingeniería de Protección
Detección Dinámica de Obstáculos y Reversión
Equipado con conjuntos de detección infrarroja de ocho canales a lo largo de ambos bordes verticales, la zona de vigilancia se extiende de 5 a 180 centímetros por encima del nivel del suelo con una latencia de reacción inferior a 0,1 segundos. El borde inferior flexible incorpora una junta de detección de fuerza, con un umbral de activación de 5 kilogramos de fuerza o menos. El panel invierte su dirección inmediatamente al contacto con obstáculos, eliminando los riesgos de atrapamiento.
Disposiciones de Seguridad de Contingencia
Equipado con un mecanismo de anulación manual convencional, la liberación se puede lograr con un esfuerzo aplicado que no supere los 100 newtons en condiciones de pérdida de energía. Un microprocesador de diagnóstico a bordo permite la vigilancia continua de anomalías, acompañado de indicadores de error numéricos E01 a E20 presentados en la interfaz LED, facilitando la resolución rápida de problemas y el mantenimiento rutinario.
Configuración Personalizada y Garantía de Cumplimiento
Flexibilidad Dimensional:Las dimensiones de apertura convencionales abarcan desde 0,9 por 2,1 metros hasta 2,4 por 2,8 metros. Se pueden fabricar medidas a medida para adaptarse a entornos de instalación únicos.

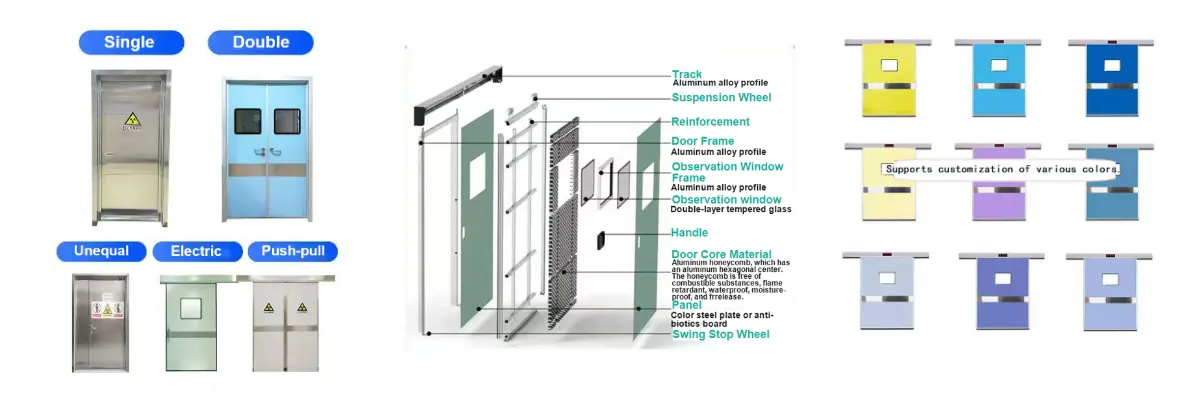

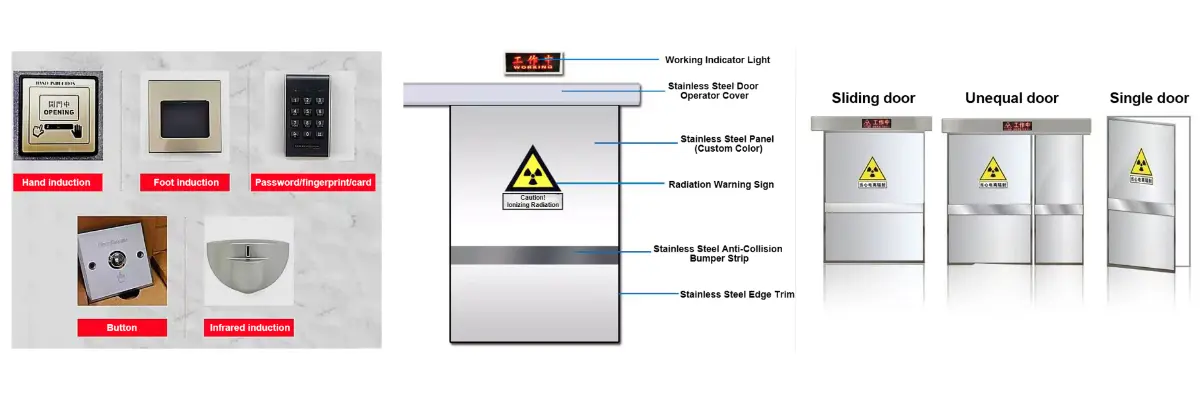

Variantes de Configuración de Acceso:Variante de panel retráctil con marco de riel empotrado, o alternativamente, variante de pivote de 90 grados equipada con conjunto de bisagra hermética, que se adapta a diversas disposiciones espaciales y requisitos de contención.
Mejoras de Capacidad Suplementarias:Se puede equipar con un panel de visualización de vidrio plomado de atenuación mejorada (mínimo 8 mmPb), un mecanismo de autorización de entrada automatizado y una unidad de sanitización ultravioleta, elevando los estándares de limpieza y protección del procedimiento.
Acreditación y Compromiso Postventa
Credenciales Regulatorias:Posee registro completo de aparatos médicos de Clase II, cumple con las especificaciones CE EN61331-1, junto con la acreditación de seguridad radiológica, satisfaciendo los estándares de blindaje sanitario tanto globales como nacionales.
Métricas Excepcionales de Longevidad:Tras 100.000 ciclos de resistencia de apertura y cierre, la degradación de la atenuación de la capa de plomo permanece por debajo del 3 por ciento, con una abrasión del riel inferior a 0,2 milímetros, garantizando un rendimiento fiable prolongado.
Marco Integral de Mantenimiento:Los elementos esenciales están respaldados por una garantía de 36 meses. Las evaluaciones programadas trimestralmente del nivel de exposición a la radiación se realizan rigurosamente siguiendo la especificación de medición JJG 774-2022.
Contextos de Implementación Comunes

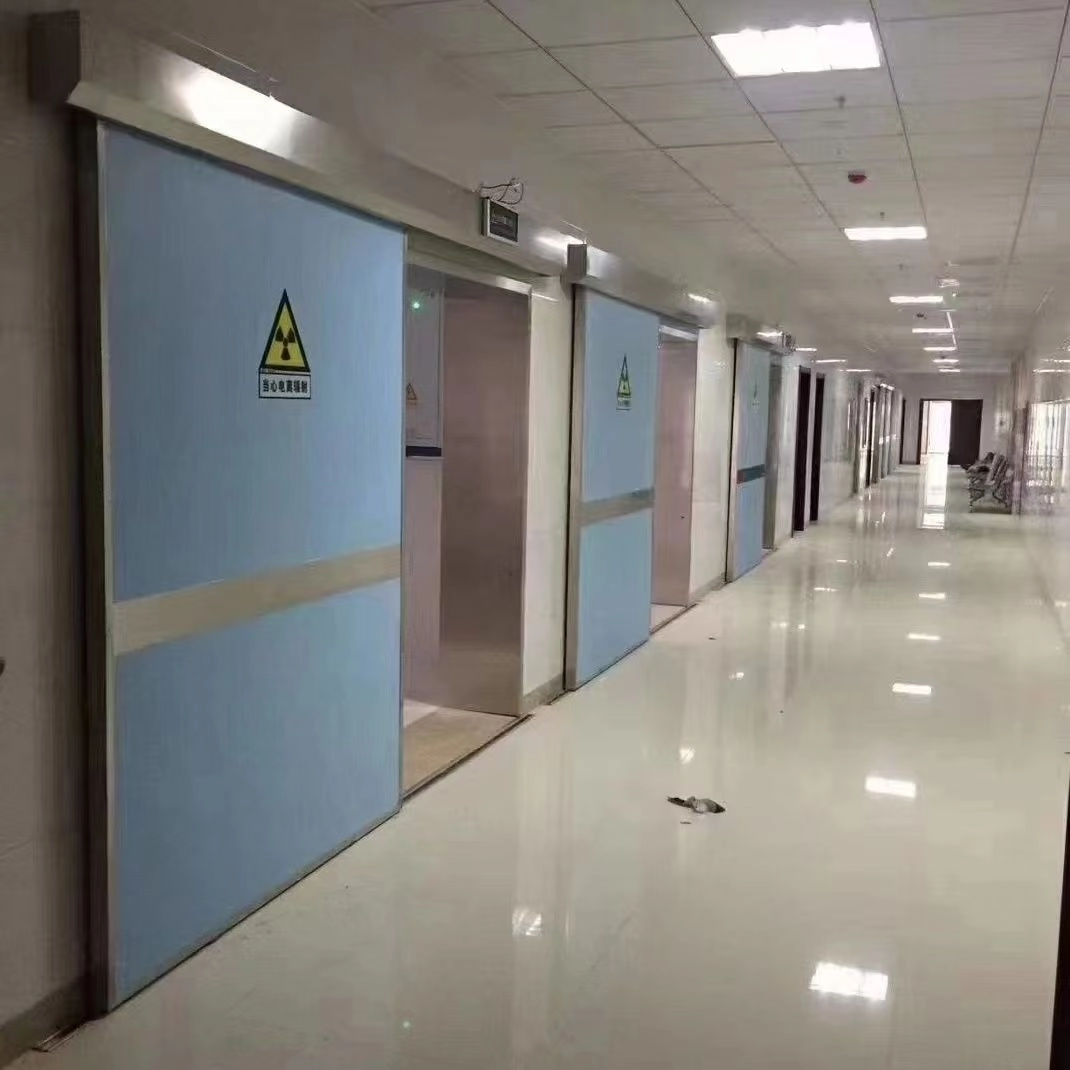

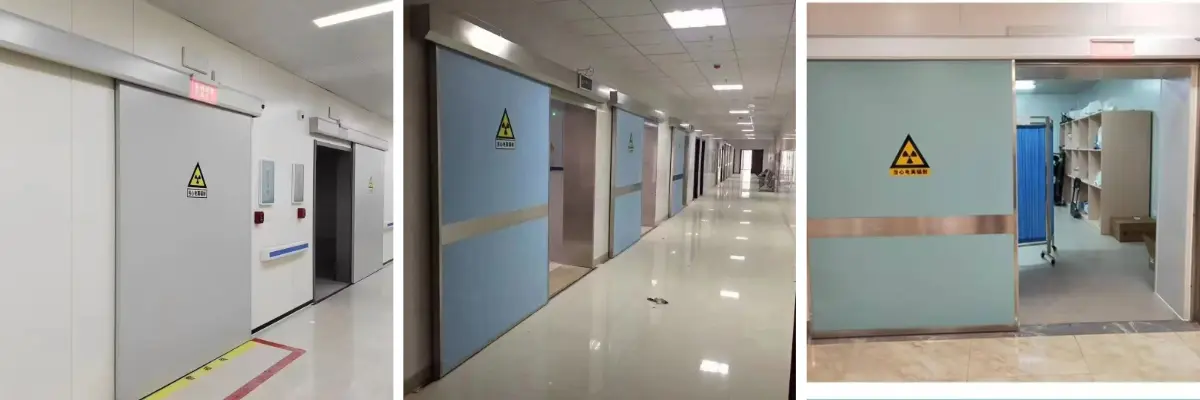

Ampliamente implementado en salas de tomografía computarizada médica y radiografía digital, salas de procedimientos endovasculares, consultorios de radiografía oral, junto con zonas de evaluación radiográfica industrial y examen no destructivo.
Guía de Adquisición
Para establecer la configuración de contención más efectiva, se deben proporcionar especificaciones esenciales como las dimensiones de la abertura, la clasificación de kilovoltaje máximo del aparato, más el rendimiento diario promedio de personal. Nuestro personal técnico especializado entregará configuraciones de mejora de atenuación personalizadas según las circunstancias operativas reales del sitio.
