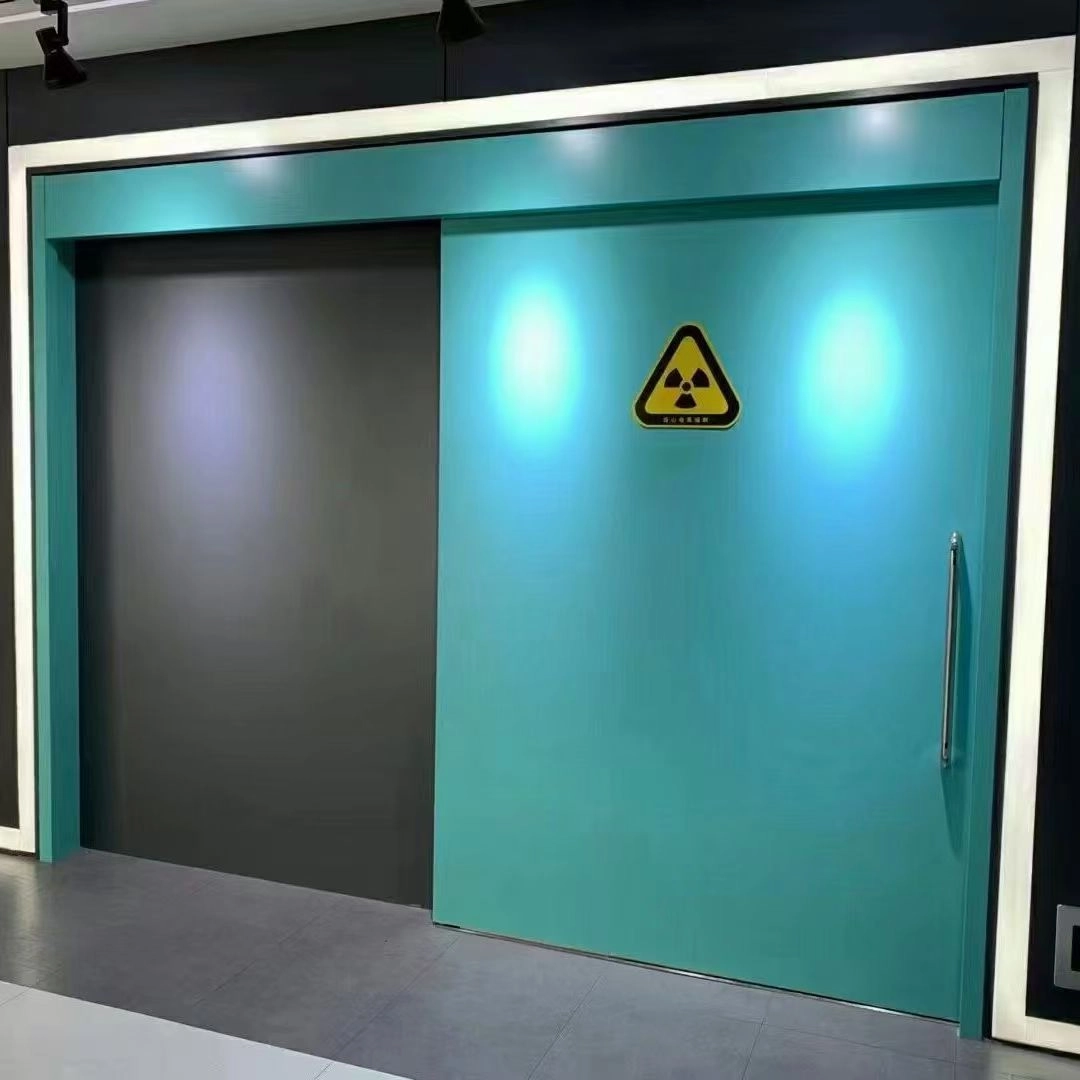

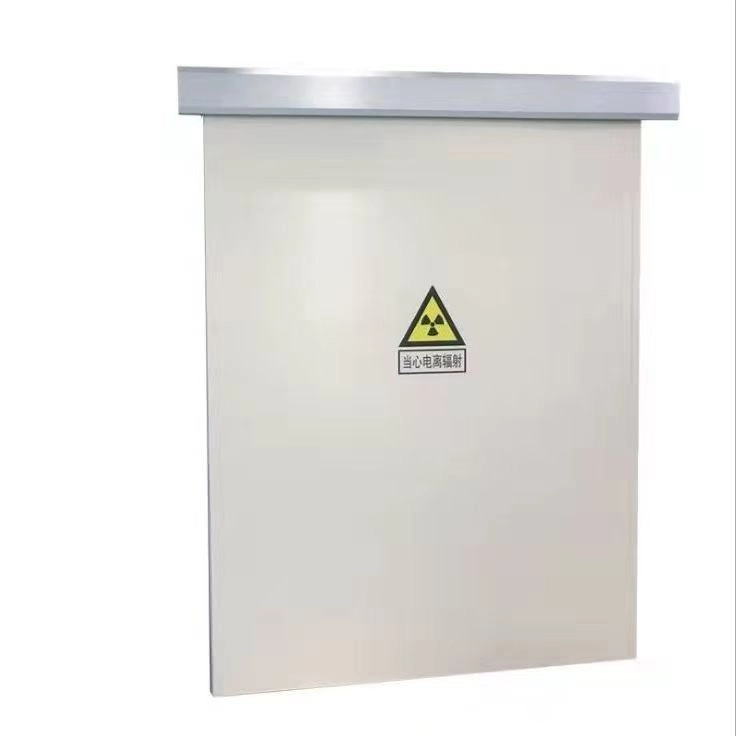

Las puertas protectoras con revestimiento de plomo para rayos X son conjuntos de blindaje especializados diseñados para departamentos de radiología hospitalaria, así como para sitios industriales de inspección no destructiva. Una lámina de plomo de alta pureza constituye el núcleo principal de bloqueo de radiación. Combinadas con hardware de accionamiento inteligente y mecanismos de seguridad integrales, estas unidades mantienen una estricta contención de la radiación mientras ofrecen un acceso silencioso y confiable. Todos los diseños cumplen con los requisitos establecidos en la norma GBZ 130-2020 y otras especificaciones industriales aplicables.
Rendimiento de blindaje contra radiación
Clasificación equivalente de plomo: valor base ≥2 mmPb; rango de blindaje personalizado: 1 mmPb ~ 6 mmPb
Eficiencia de bloqueo de radiación: ≥99,9 % de atenuación para rayos X de grado médico con voltaje de tubo de 80‑150 kV
Mitigación de fugas en juntas: diseño de junta laberíntica de tres etapas combinado con juntas de sellado de siliciuro de plomo; la tasa de dosis de fuga resultante se mantiene por debajo de 0,25 μSv/h
Materiales estructurales: armazón de acero laminado en frío de 1,5 mm (acero inoxidable SUS304 como mejora opcional); nervaduras de refuerzo de rejilla interna; revestimiento superficial antibacteriano que resiste más de 2000 ciclos de limpieza con desinfectante a base de alcohol.
Módulo de accionamiento y control
Unidad de motor: Motor de CC sin escobillas de 24 V, potencia de salida de 0,4 a 0,75 kW; nivel de presión sonora ponderado A ≤45 dB
Perfil de movimiento ajustable: velocidad de desplazamiento infinitamente variable de 10 cm/s a 20 cm/s; distancia de amortiguación de arranque y parada suaves limitada a 2 cm
Capacidad de interbloqueo del equipo: Enlace compatible con el protocolo DICOM con dispositivos de radiología. La puerta se bloqueará automáticamente una vez que se active la emisión de rayos X.
Protección Activa Antiatrapamiento
Sensor de barrera de luz infrarroja de 8 haces en ambos lados, altura de cobertura de detección de 5 cm a 180 cm, respuesta del sistema <0,1 segundos
Borde de seguridad flexible con sensor de presión montado en la parte inferior: inversión instantánea de la puerta al alcanzar una fuerza de contacto ≤5 kg
Funciones de Manejo de Emergencia
Fuerza de desbloqueo manual ≤100 N para escenarios sin electricidad; varilla de tracción de emergencia mecánica incluida como configuración estándar
Chip de diagnóstico de fallos integrado; pantalla LED muestra códigos de fallo E01‑E20 para solución rápida en campo
Opciones de Configuración Personalizada
Rango de dimensiones de apertura: se adapta a aberturas en bruto de 0,9 m × 2,1 m hasta 2,4 m × 2,8 m; dimensiones no estándar fuera de este rango son aceptables bajo solicitud

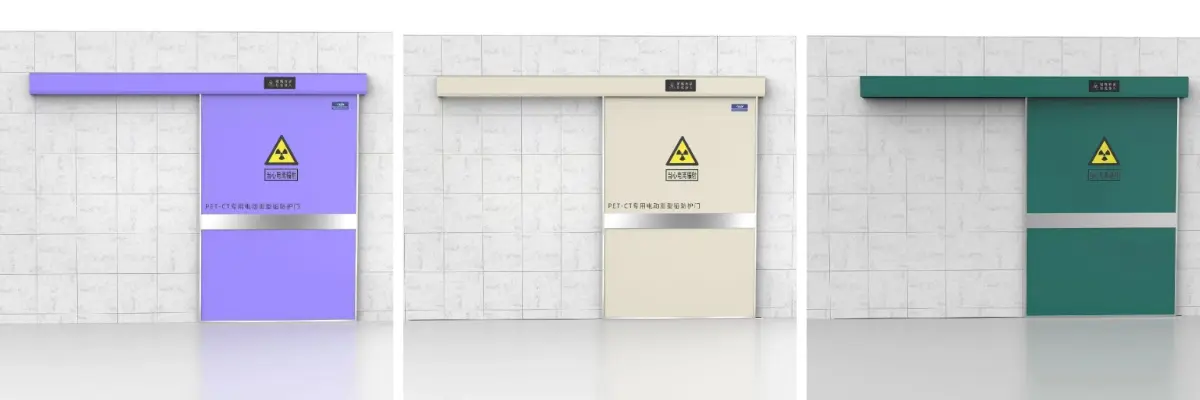

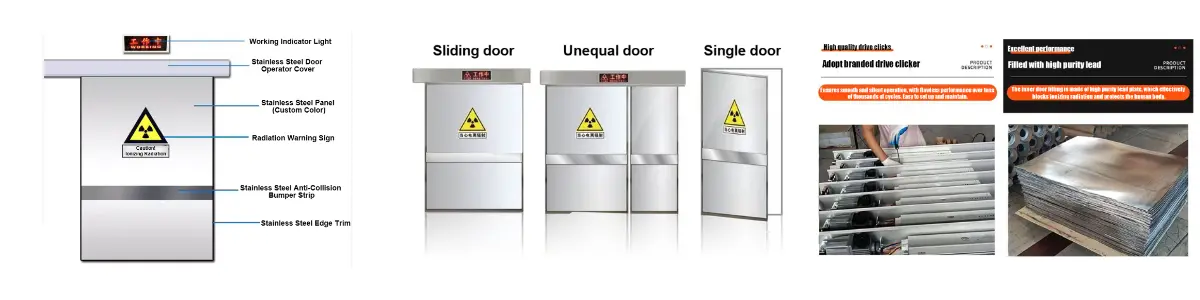

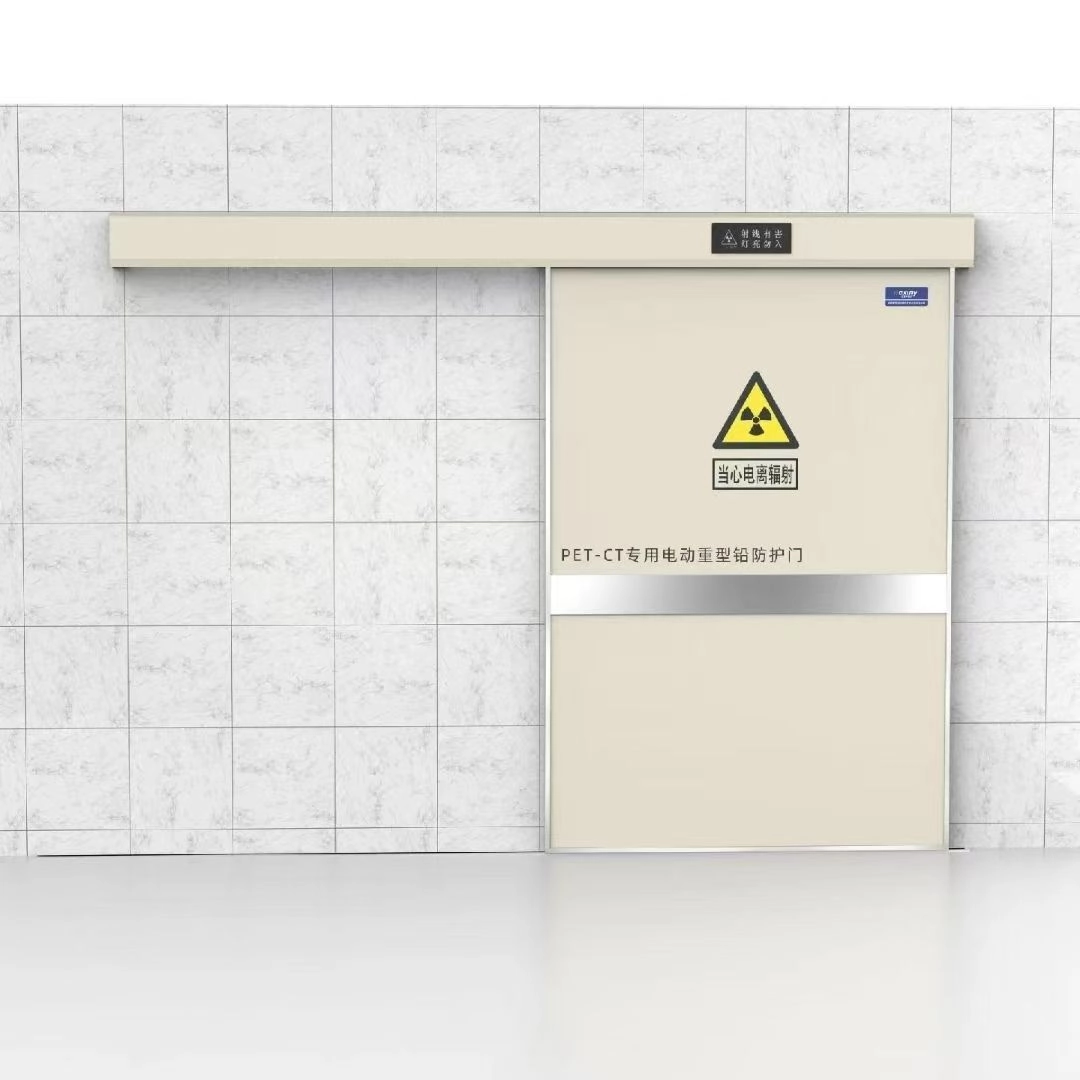

Tipos de mecanismos de apertura:Puerta corredera de carril empotrado; puerta batiente de bisagras de 90 grados equipada con bisagras de sellado de aire
Componentes opcionales adicionales:Ventana de observación de vidrio con plomo (clasificación de blindaje ≥8 mmPb), kit de control de acceso, conjunto de desinfección UV
Certificaciones y servicios posventa
Documentos de calificación:Registro de dispositivo médico de clase II, permiso de seguridad radiológica, certificación de cumplimiento CE EN61331‑1
Datos de validación de resistencia:Tras completar 100 000 ciclos de durabilidad de apertura y cierre, la variación de la atenuación del blindaje de plomo permanece inferior al 3 %; el desgaste por abrasión del carril es ≤0,2 mm
Términos de garantía e inspección:los componentes funcionales principales cuentan con una garantía del fabricante de 3 años. Se ofrece un servicio de inspección de dosis de radiación trimestral, conforme a las normas metrológicas JJG 774‑2022.
Escenarios de implementación típicos：
Salas de radiología hospitalaria, incluidas salas de TC, DR y DSA; clínicas de imagen panorámica dental; instalaciones de radiología veterinaria; zonas de trabajo de ensayos no destructivos industriales.
Guía de selección de proyectos：
Proporcione los parámetros clave del proyecto, como las medidas de la abertura aproximada, la clasificación de voltaje del tubo de rayos X y el rendimiento diario esperado de exámenes. Nuestro equipo de ingeniería formulará propuestas de blindaje contra radiación optimizadas a medida para sus instalaciones.
