Rayos Xblindaje de plomola puerta es unprotección radiológicadispositivo que utiliza plomo de alta purezalámina de plomocomo capa central de blindaje, combinada con un sistema de accionamiento inteligente y múltiples mecanismos de seguridad. Está diseñado para radiología médica (TC/DR/DS), ensayos no destructivos industriales, laboratorios de tecnología nuclear y otros escenarios, garantizando que la dosis de radiación se controle estrictamente dentro del límite de la norma GBZ 130-2020 (tasa de fuga <0,25 μSv/h), al tiempo que asegura un paso eficiente y seguro del personal.
Tecnología central y parámetros
Rendimiento de blindaje
Equivalente de plomo: configuración básica ≥2 mmPb (rango personalizado 1-8 mmPb), eficiencia de blindaje de rayos X ≥99,95% para voltaje de tubo ≤150 kV
Diseño antifugas: el espacio de la puerta adopta una estructura de laberinto de tres órdenes + tira de sellado de caucho recubierta de plomo (tasa de rebote por compresión > 90%), y la atenuación de la dosis de fuga en los bordes es del 98%
Estructura del material: chapa de acero laminado en frío de alta calidad de 1,8 mmpuerta de acerocuerpo (opcional acero inoxidable 304), marco interno reforzado con forma de panal, resistencia a la deformación ≥1200 kg/m²
Sistema de control inteligente
Accionamiento silencioso: motor sin escobillas de CC de 24 V (0,5-1,2 kW), ruido ≤42 dB (ponderación A), frecuencia de funcionamiento diario ≥500 veces
Regulación precisa de velocidad: velocidad de apertura de puerta ajustable sin escalones de 8-20 cm/s, distancia de amortiguación de arranque-parada <1,5 cm
Función de enclavamiento: compatible con el protocolo DICOM y sincronización con equipos médicos, bloquea automáticamente la puerta cuando se emite la radiación
Sistema de protección de seguridad
Protección activa contra atrapamiento
Cortina de luz infrarroja de 12 haces en ambos lados (cobertura vertical de 5-190 cm, tiempo de respuesta ≤0.08 segundos)
Barra de detección sensible a la presión en la parte inferior (presión de activación ≤4 kg, recuperación en 0.1 segundos al encontrar resistencia)
Garantía de emergencia
Dispositivo de liberación por doble corte de energía (fuerza de liberación manual ≤80 N)
Sistema de diagnóstico de fallos en tiempo real (pantalla LED muestra códigos de fallo E01-E25)
Fuente de alimentación UPS opcional (autonomía en corte de energía ≥15 minutos)
Configuración personalizada
Adaptación de tamaño: cobertura estándar de 0.8×2.0 m a 3.0×3.5 m (personalización no estándar de gran tamaño)

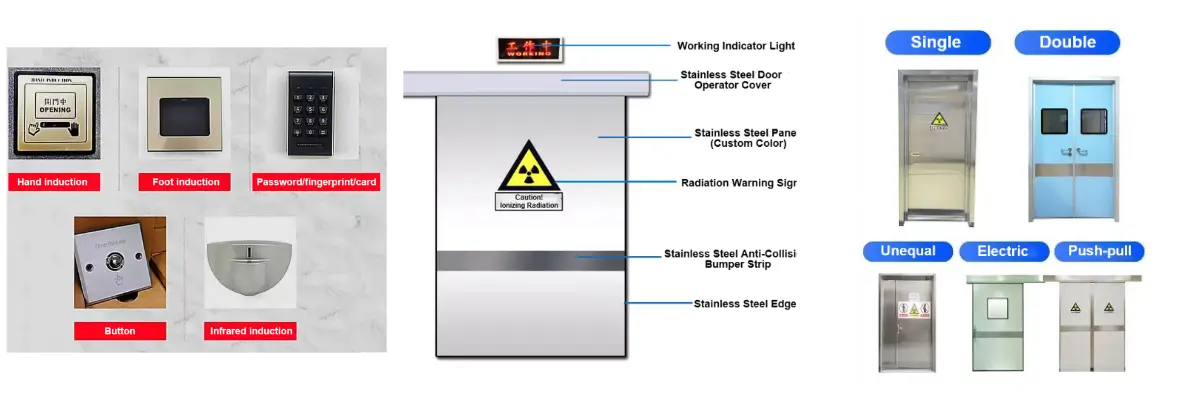

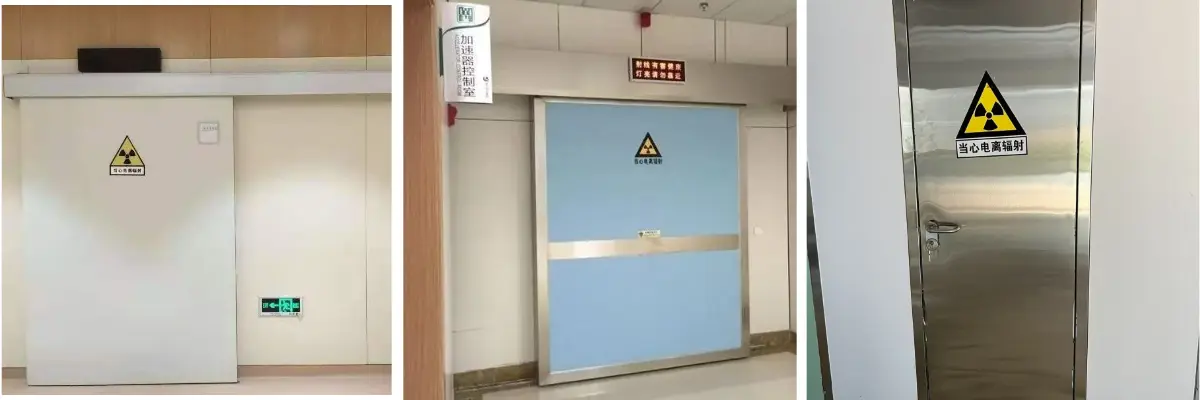

Método de apertura:

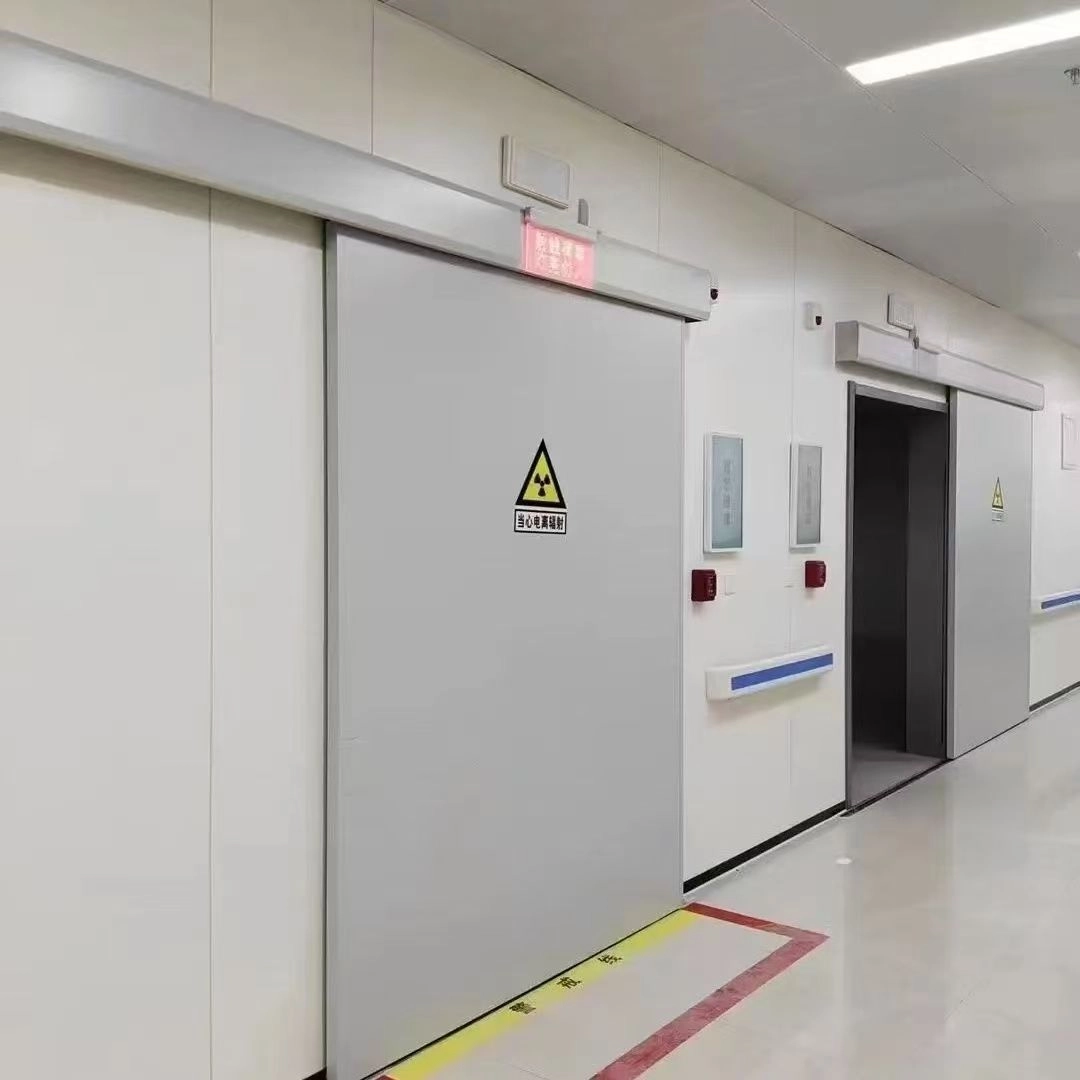

Tipo traslacional: riel empotrado (carga en el suelo ≤3 kg/m²)

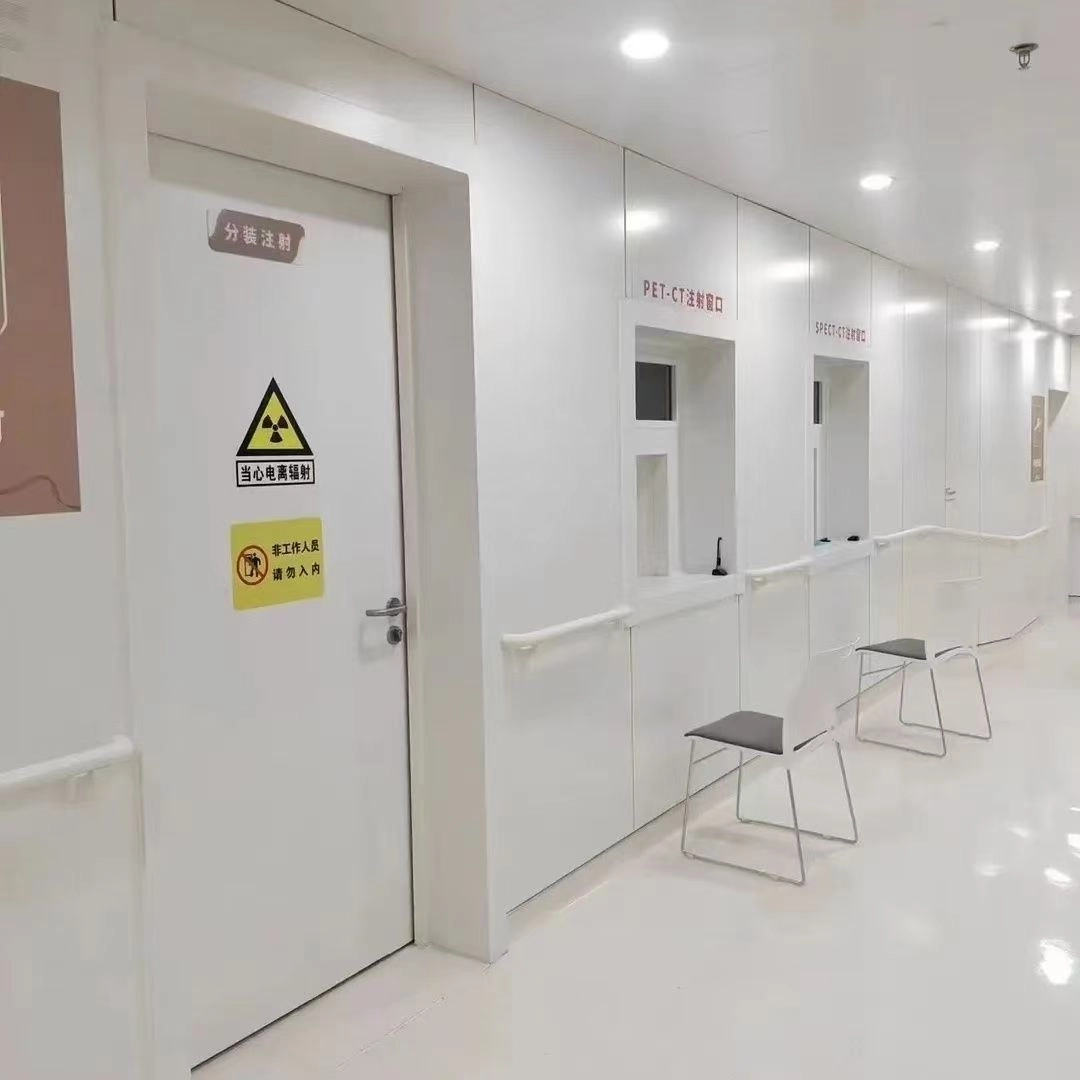

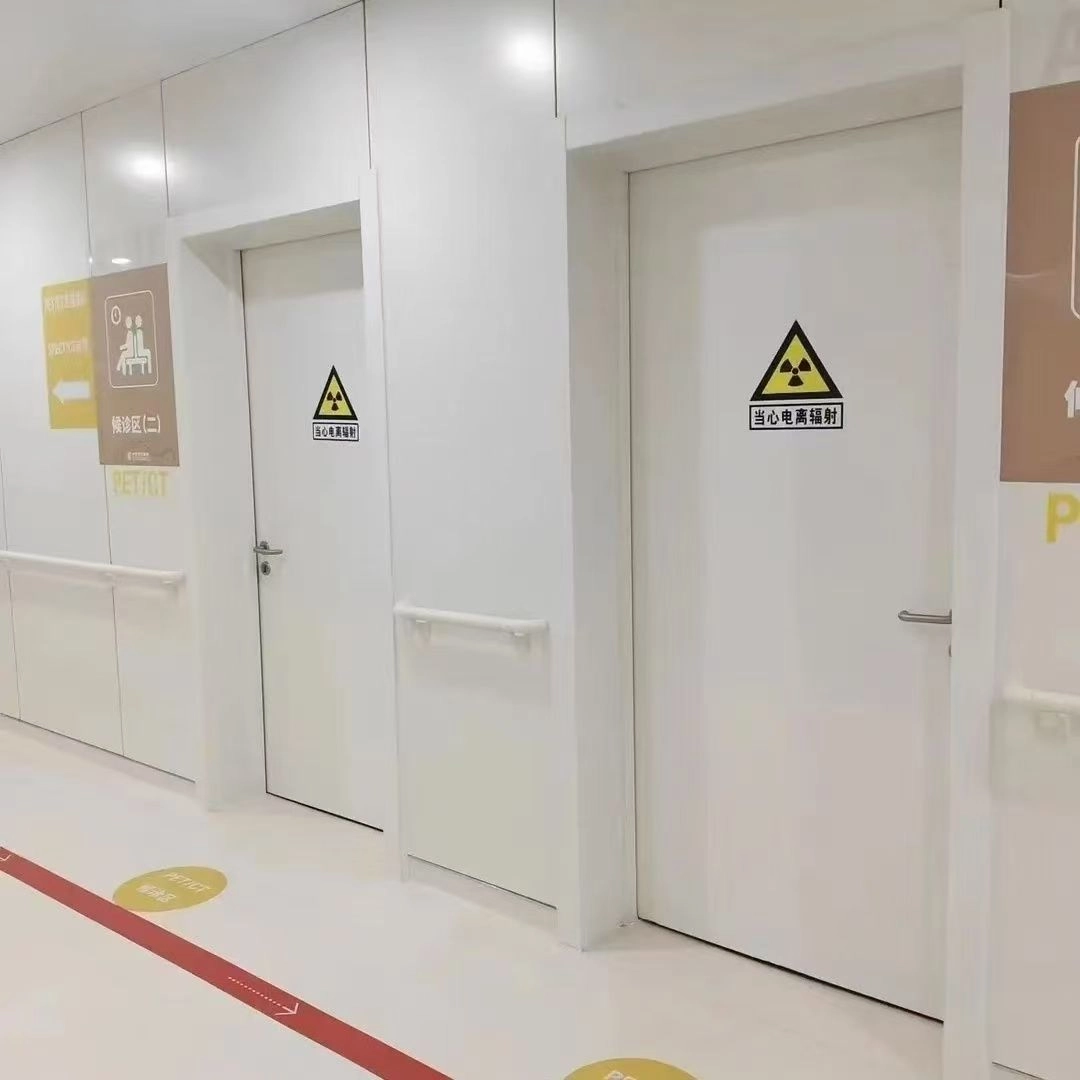

Tipo de apertura lateral: bisagra hermética de alta resistencia (ángulo de apertura 90°/180°)
Funciones extendidas:
Vidrio de plomoventana de observación (6-12mmPb, tamaño ≤600×400mm)
Sistema de tarjeta de acceso/lectura facial
Módulo de desinfección ultravioleta (longitud de onda 253,7 nm, potencia 30 W)
Certificación y servicio
Garantía de durabilidad:
Atenuación de blindaje <3% tras 100.000 pruebas de apertura y cierre
Vida útil del sistema de rieles ≥300.000 veces (tolerancia al desgaste ≤0,1 mm)
Compromiso de mantenimiento:
Garantía de 3 años para componentes principales, detección gratuita de fugas de radiación una vez al año (de acuerdo con JJG 774-2022)
Escenarios de aplicación típicos

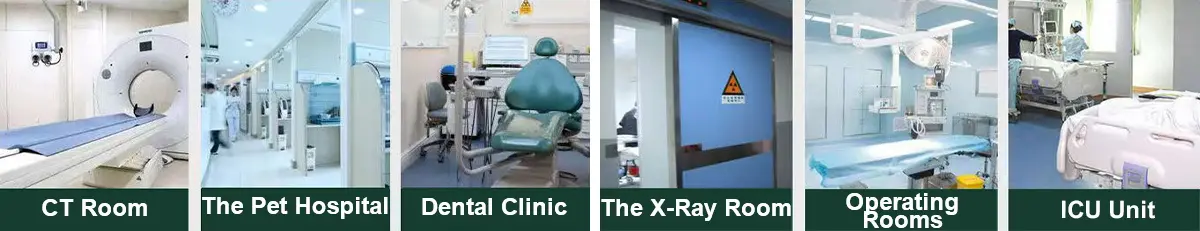

Departamento de radiología hospitalaria, sala de CBCT dental, línea de detección de rayos X industrial, sala de irradiación de instituciones de investigación científica
Guía de selección:
Se debe proporcionar el tamaño de la abertura de la puerta, el voltaje del tubo del equipo (valor kV) y el flujo de tráfico diario, y el ingeniero calculará el equivalente de plomo y la potencia del motor óptimos.
