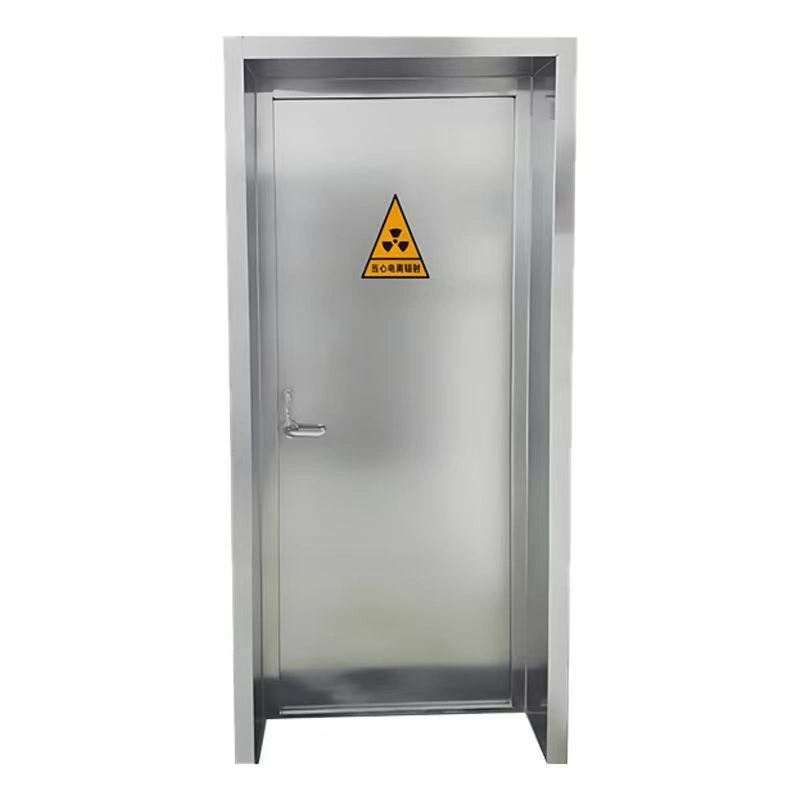

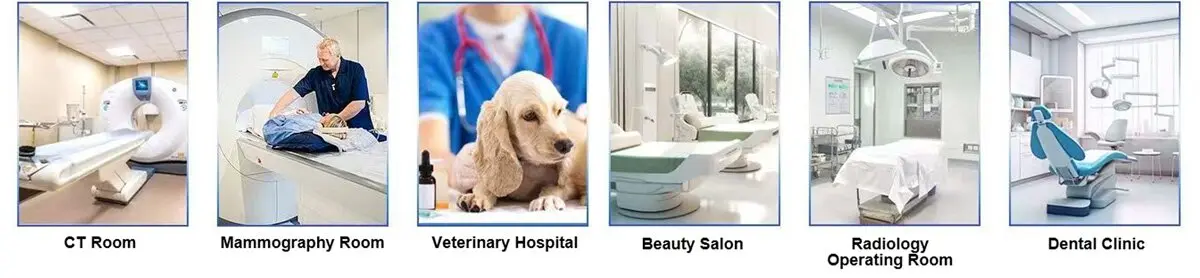

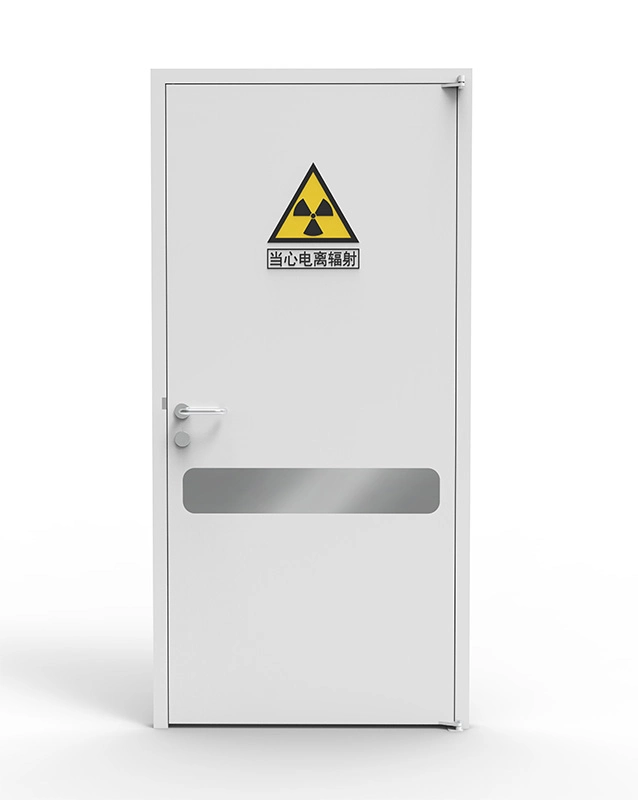

Las puertas batientes de plomo de servicio pesado son puertas protectoras especiales diseñadas para entornos de alta radiación. Se utilizan ampliamente en departamentos de radiología hospitalaria, plantas de energía nuclear, salas de inspección industrial, laboratorios y otros escenarios. Su función principal es bloquear la fuga de radiación ionizante (como rayos X, rayos gamma, flujo de neutrones) para garantizar la seguridad del personal y el medio ambiente. A continuación se presentan los parámetros técnicos detallados y las características de diseño:
1. Estructura y materiales
Estructura de la puerta
Construida con una estructura compuesta robusta de múltiples capas, la puerta está equipada internamente con placas de plomo de alta pureza (≥99.99% de pureza). Su equivalente de plomo abarca desde 3mmPb hasta 15mmPb, totalmente personalizable para satisfacer diversos requisitos de protección contra radiación. El exterior utiliza placas de acero laminado en frío de alta calidad de 1.5 a 3 mm. Con un tratamiento profesional de fosfatado y recubrimiento electrostático, la superficie logra un excelente rendimiento anticorrosión y antioxidación para un servicio estable a largo plazo.
Refuerzo del marco: El marco de la puerta se suelda con acero en canal o acero cuadrado, y se añaden nervaduras de refuerzo en el interior de la hoja de la puerta. La resistencia a la compresión general es ≥5000N/m², lo que puede resistir la deformación por impacto externo.
Extensión de protección: Algunos modelos admiten ventanas de vidrio con plomo (el equivalente de plomo coincide con el cuerpo de la puerta) para facilitar la observación de la situación interna.
2. Sellado y hermeticidad
Diseño de sellado multicapa: Se instalan tiras de sellado de caucho EPDM (resistentes a la radiación y al envejecimiento) en los espacios de la puerta, y se colocan múltiples capas de sellado en la parte superior, inferior y laterales. Combinado con el umbral de acero inoxidable hundido (ajustable en altura), se garantiza que la hermeticidad alcance una tasa de fuga de <1.5% bajo una diferencia de presión de 10Pa.
Dispositivo de sujeción automática: Al cerrar la puerta, la tira de sellado se sujeta automáticamente mediante un bloqueo mecánico o un sistema neumático para eliminar el riesgo de fuga de radiación por el espacio.
3. Sistema de carga y apertura
Bisagras de alta resistencia: Se utilizan bisagras de cojinete de acero aleado de alta resistencia, con una capacidad de carga por bisagra de ≥1.5 toneladas, soportan más de 100,000 aperturas y cierres sin desgaste, y el tamaño máximo de la hoja de la puerta puede alcanzar 2500mm×3000mm.
Funcionamiento suave: La parte inferior está equipada con ruedas guía de nailon o ruedas de suelo de alta resistencia, y cuenta con un cierrapuertas hidráulico de amortiguación. El proceso de apertura y cierre es de bajo ruido (≤45 dB) y la fuerza de apertura y cierre es ≤100 N.
Protección de seguridad: sensor infrarrojo antipellizco estándar y botón de parada de emergencia. La puerta y el equipo de radiación están vinculados mediante un sistema de interbloqueo electrónico (controlador de interbloqueo), y el equipo no puede arrancar si no está completamente cerrado.
4. Control inteligente y compatibilidad

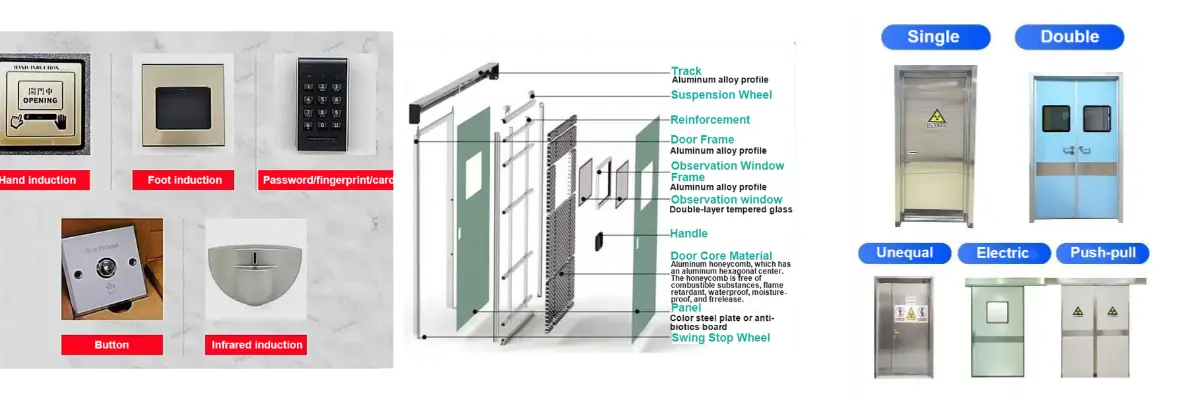

Modo de control: admite control manual, eléctrico (accionamiento por motor de 220V/380V) y remoto. Algunos modelos integran sistemas de control de acceso como tarjeta magnética y reconocimiento de huellas dactilares.
Diseño compatible: puede conectarse al sistema DICOM (entorno médico) o al PLC industrial para lograr una coordinación automatizada con equipos de radiación y sistemas de ventilación.
5. Normas y certificaciones
Cumple con GBZ130-2020 "Requisitos de protección radiológica para diagnóstico médico con rayos X", GB/T18871-2002 "Normas básicas para la protección contra radiaciones ionizantes y seguridad de fuentes de radiación" y la especificación internacional de protección de instalaciones nucleares ISO2919, y es adecuado para los escenarios recomendados por el OIEA (Organismo Internacional de Energía Atómica).
6. Instalación y mantenimiento
La instalación requiere marcos de puerta de acero pre-embebidos, la capacidad de carga del suelo debe ser ≥200 kg/m², y las uniones entre la puerta y la pared se rellenan con mortero de protección radiológica;
El mantenimiento diario solo requiere inspeccionar periódicamente las tiras de sellado y lubricar las bisagras, no requiere mantenimiento especial, y la vida útil es ≥20 años.
Resumen: Las puertas de plomo de apertura plana de servicio pesado logran una fuga de radiación cero, operación conveniente y estabilidad a largo plazo a través de núcleos de plomo de alta densidad, estructuras reforzadas, seguridad inteligente y múltiples tecnologías de sellado. Son equipos de protección central en los campos de la medicina nuclear y la detección de fallas industriales.
