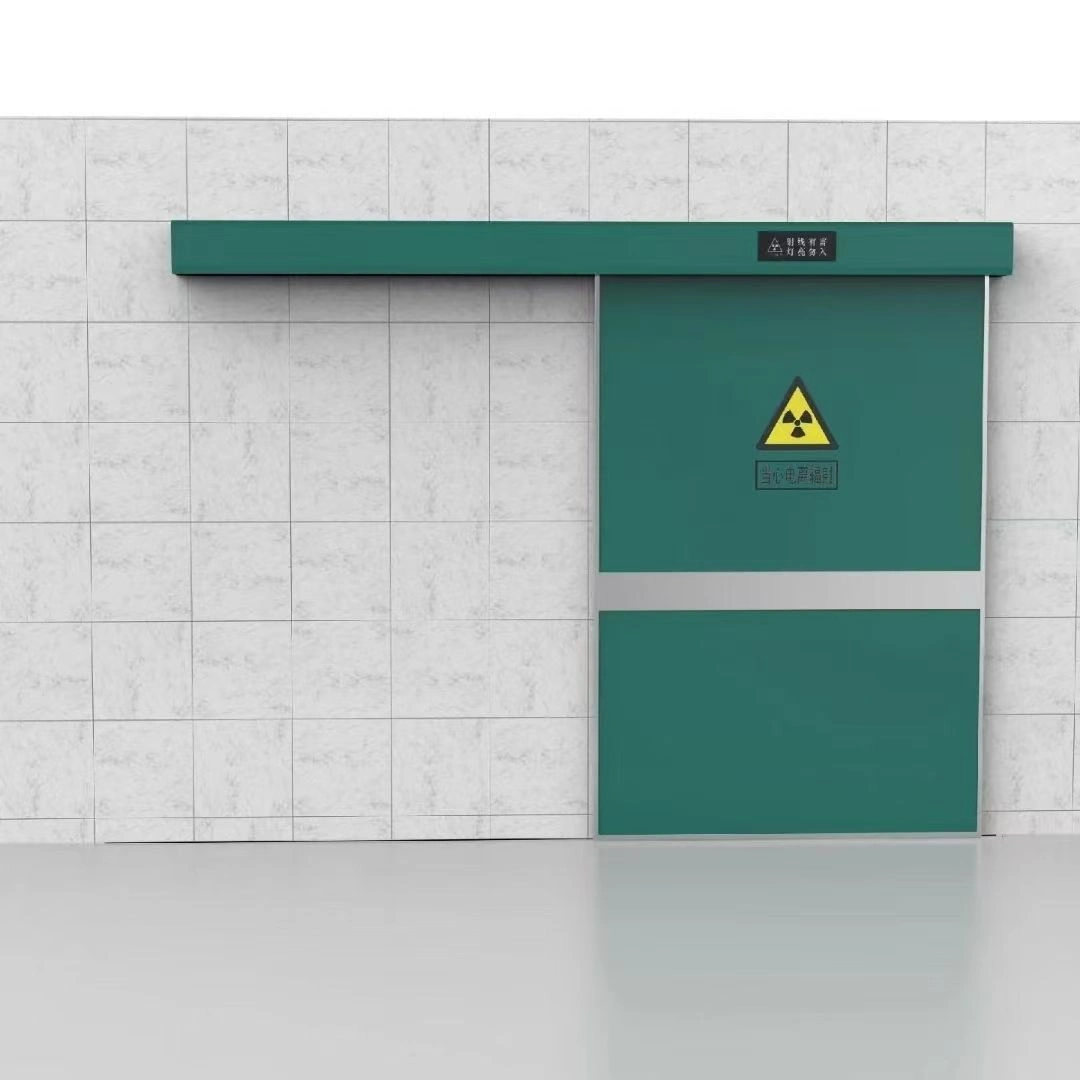

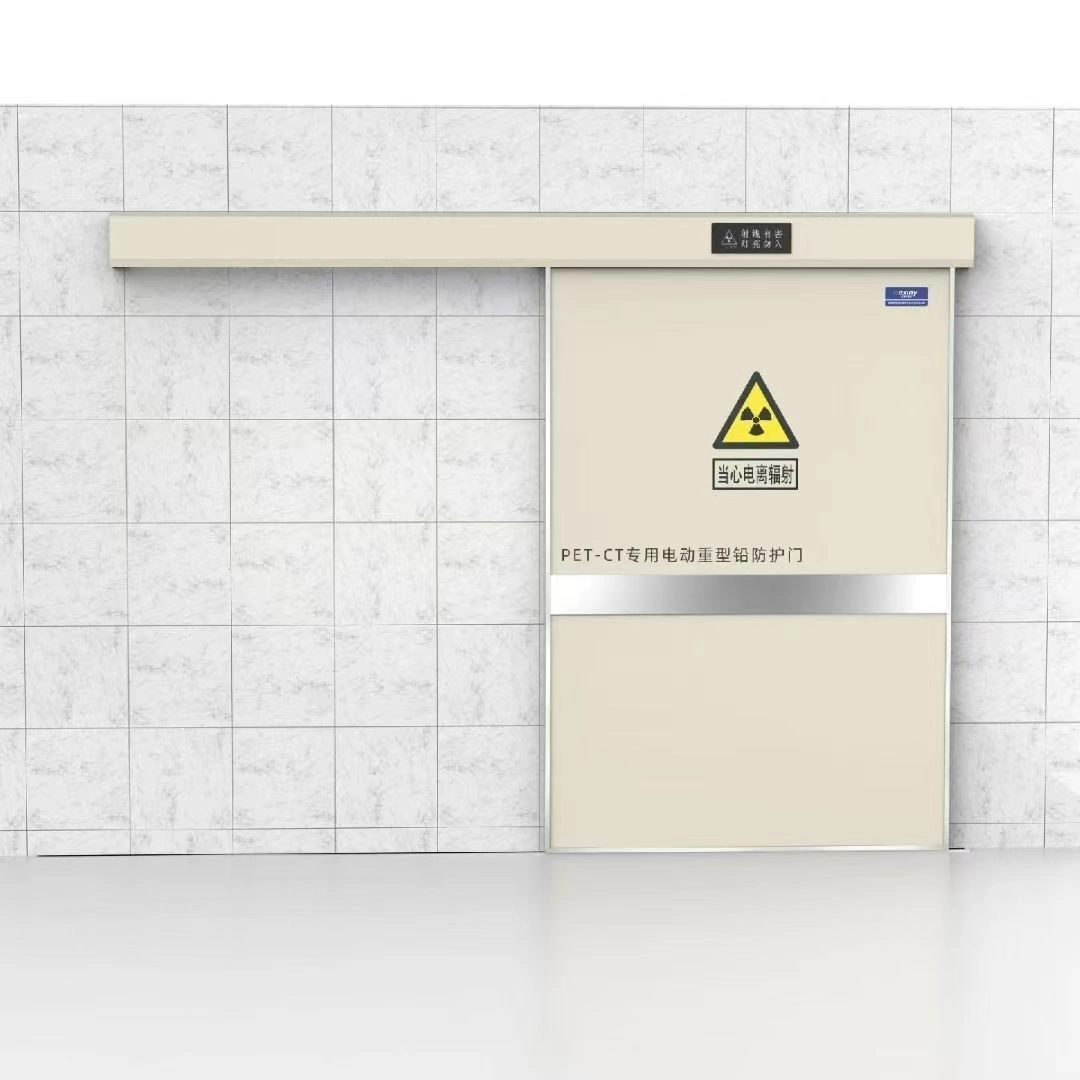

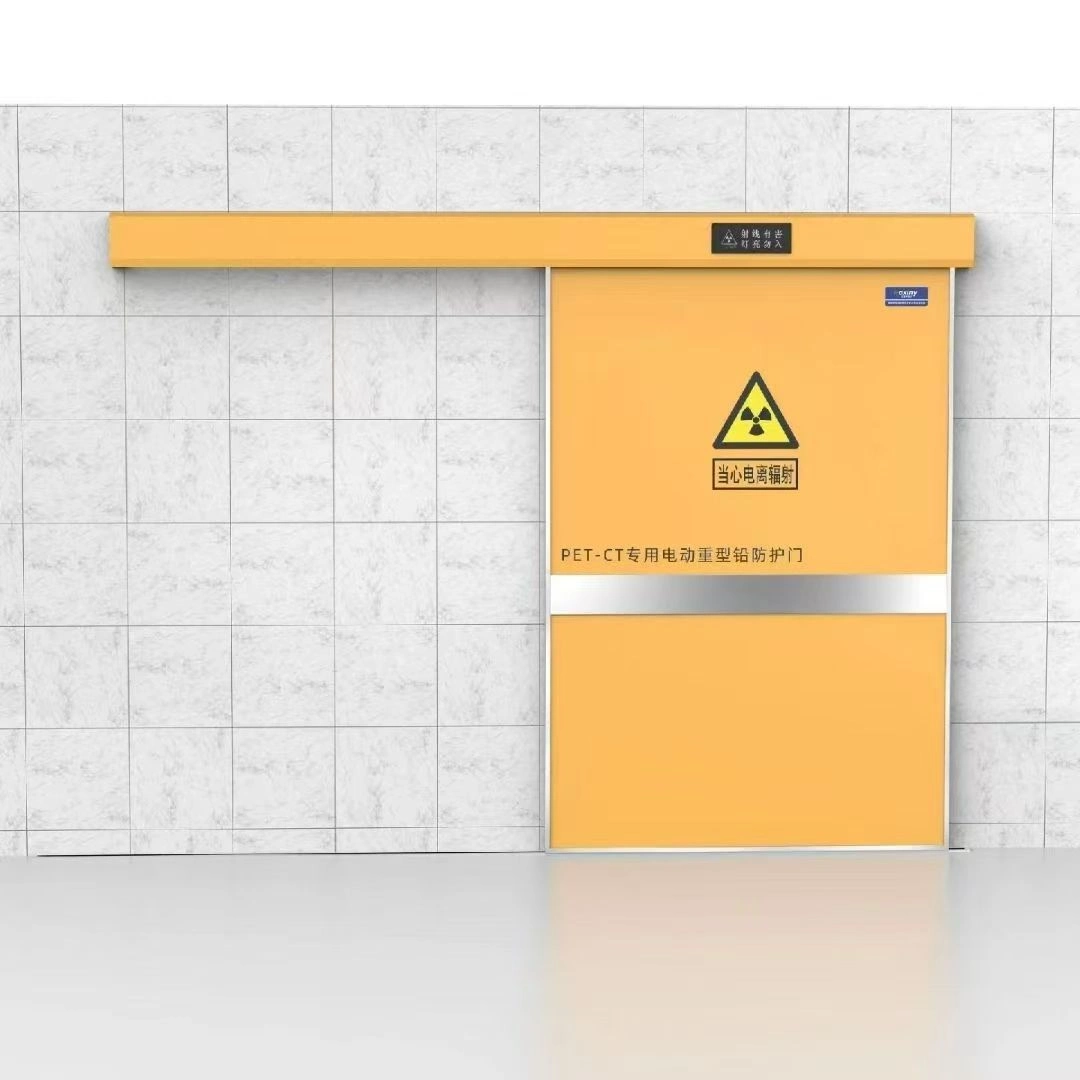

Diseñada específicamente con fines de bloqueo de radiación, la puerta de entrada principal instalada en las salas de exploración por TC satisface las demandas operativas de las divisiones de radiología clínica, las tareas de inspección industrial no destructiva, junto con una amplia gama de escenarios de trabajo alternativos. Integrados en el conjunto de la puerta, los paneles de plomo de alta pureza funcionan como la sustancia clave para bloquear la penetración de radiación peligrosa. Equipada con conjuntos motorizados inteligentes y diversos mecanismos de interbloqueo de seguridad, esta solución de hardware es capaz de establecer efectos de aislamiento de radiación fiables, al tiempo que ofrece a los usuarios finales un paso silencioso y fluido durante las operaciones diarias in situ.
Parámetros de rendimiento principales
Capacidad de bloqueo de rayos
Clasificación de equivalencia de plomo: La configuración básica de fábrica suministra un mínimo de 2 mmPb, mientras que se pueden suministrar valores de equivalencia de plomo personalizados que van desde 1 mmPb hasta 6 mmPb según las solicitudes del cliente. Este hardware ofrece una eficacia de blindaje superior al 99,9 % frente a fuentes de rayos X de grado médico que operan en el rango de 80 kV a 150 kV.
Contención de fugas de radiación: Los espacios perimetrales alrededor de la unidad de puerta utilizan un diseño de laberinto de triple canal junto con juntas de sellado de siliciuro de plomo, de modo que la tasa de dosis de radiación escapada se mantiene por debajo de 0,25 μSv/h.
Configuración del ensamblaje: Los componentes del marco principal están fabricados con chapa de acero conformado en frío de 1,5 mm, y se puede seleccionar acero inoxidable 304 como actualización opcional. En la sección interior del panel de la puerta se instalan vigas de refuerzo de tipo rejilla, y las superficies exteriores se tratan con un recubrimiento superficial antimicrobiano capaz de resistir más de 2000 ciclos de desinfección con toallitas a base de alcohol.
Conjunto de accionamiento y procesamiento de mando
Conjunto de accionamiento de potencia: Utilizando un motor DC sin escobillas de 24 voltios cuya potencia nominal de salida se encuentra en el rango de 0,4 kW a 0,75 kW, el ruido generado en estado de funcionamiento se mantiene por debajo de 45 dB (ponderación A).
Rendimiento de ajuste de velocidad:Este sistema permite una variación continua de la velocidad de desplazamiento de la puerta entre 10 cm/s y 20 cm/s, mientras que el recorrido de amortiguación durante las acciones de apertura y cierre de la puerta se limita a menos de 2 cm.
Configuración de hardware de protección contra riesgos
Sistema activo de protección contra atrapamiento
Sensores fotoeléctricos infrarrojos de ocho haces instalados en los dos laterales (altura de detección desde 5 cm hasta 180 cm, tiempo de retroalimentación de señal inferior a 0,1 segundos)
Banda de goma flexible sensible a la presión instalada en el borde inferior (carga de activación ≤5 kg; el conjunto de la puerta invierte su dirección de movimiento al tocar cualquier obstáculo)
Configuración de respuesta de emergencia de reserva
La fuerza de liberación manual al cortarse el suministro eléctrico está limitada a un máximo de 100 N, con la barra de emergencia mecánica instalada de fábrica como equipamiento estándar.
El procesador de diagnóstico de fallos integrado está incorporado en todo el sistema, lo que permite que la pantalla LED muestre los códigos de fallo E01 a E20 en tiempo real.
Configuraciones de accesorios seleccionables a medida
Configuraciones de accesorios seleccionables a medida
Cobertura dimensional: Esta unidad de hardware es compatible con aperturas de puerta que van desde 0,9 m × 2,1 m hasta 2,4 m × 2,8 m; se pueden suministrar soluciones dimensionales no estándar fuera de estos límites según las demandas individuales del cliente.

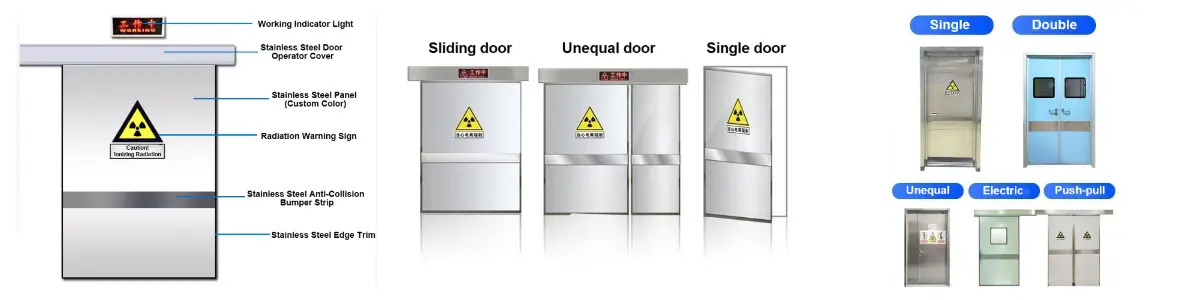

Modos de movimiento de la puerta: Variante de corredera lateral basada en un diseño de riel oculto, o instalación de apertura de 90 grados con conjuntos de bisagras herméticas.
Complementos funcionales auxiliares: Paneles de observación de vidrio plomado con blindaje contra rayos que mantienen un equivalente de plomo mínimo de 8 mmPb, sistema de control de acceso de personal y unidades germicidas ultravioleta.
Credenciales de certificación y servicio posventa
Documentación autorizada:Certificado de registro para dispositivos médicos de Clase II, certificado de cumplimiento CE EN61331‑1 y licencia de seguridad de protección radiológica.
Garantía de durabilidad:Al finalizar 100 000 ciclos de pruebas de durabilidad de apertura y cierre, el valor de desplazamiento en el rendimiento de atenuación de rayos de las capas de blindaje de plomo se mantiene por debajo del 3%, mientras que la magnitud del desgaste de la superficie del riel se limita a un máximo de 0,2 mm.
Mecanismo de servicio posventa:Los componentes principales están cubiertos por una garantía de 3 años. Se puede implementar un servicio trimestral de verificación de dosis de radiación de rutina, cumpliendo con las disposiciones técnicas establecidas en JJG 774‑2022.
Entornos típicos de aplicación práctica
Salas de escaneo de TC y salas de diagnóstico de DR ubicadas dentro de instalaciones de atención médica, quirófanos de procedimientos de cateterismo invasivo, instalaciones de radiografía panorámica dental, junto con zonas de trabajo dedicadas a tareas de detección industrial de rayos X.
Referencia de selección de modelo personalizado:
Se requiere que los clientes proporcionen parámetros que incluyan las medidas de apertura de la puerta, la tensión del tubo del aparato correspondiente y cifras que reflejen el flujo peatonal diario. Especialistas técnicos especializados pueden elaborar propuestas de optimización de protección contra rayos individualizadas que se ajusten a las condiciones reales del lugar.
