Rendimiento Central
Rendimiento de Blindaje contra Radiación
Con una alta densidad de bario de 4.5 g/cm³, la arena de sulfato de bario absorbe eficientemente los rayos X mediante el efecto fotoeléctrico. Un muro de arena de bario de 250 mm de espesor logra una atenuación superior al 99% para rayos X de 90 kV, alcanzando un equivalente de plomo de 1.5 mm.

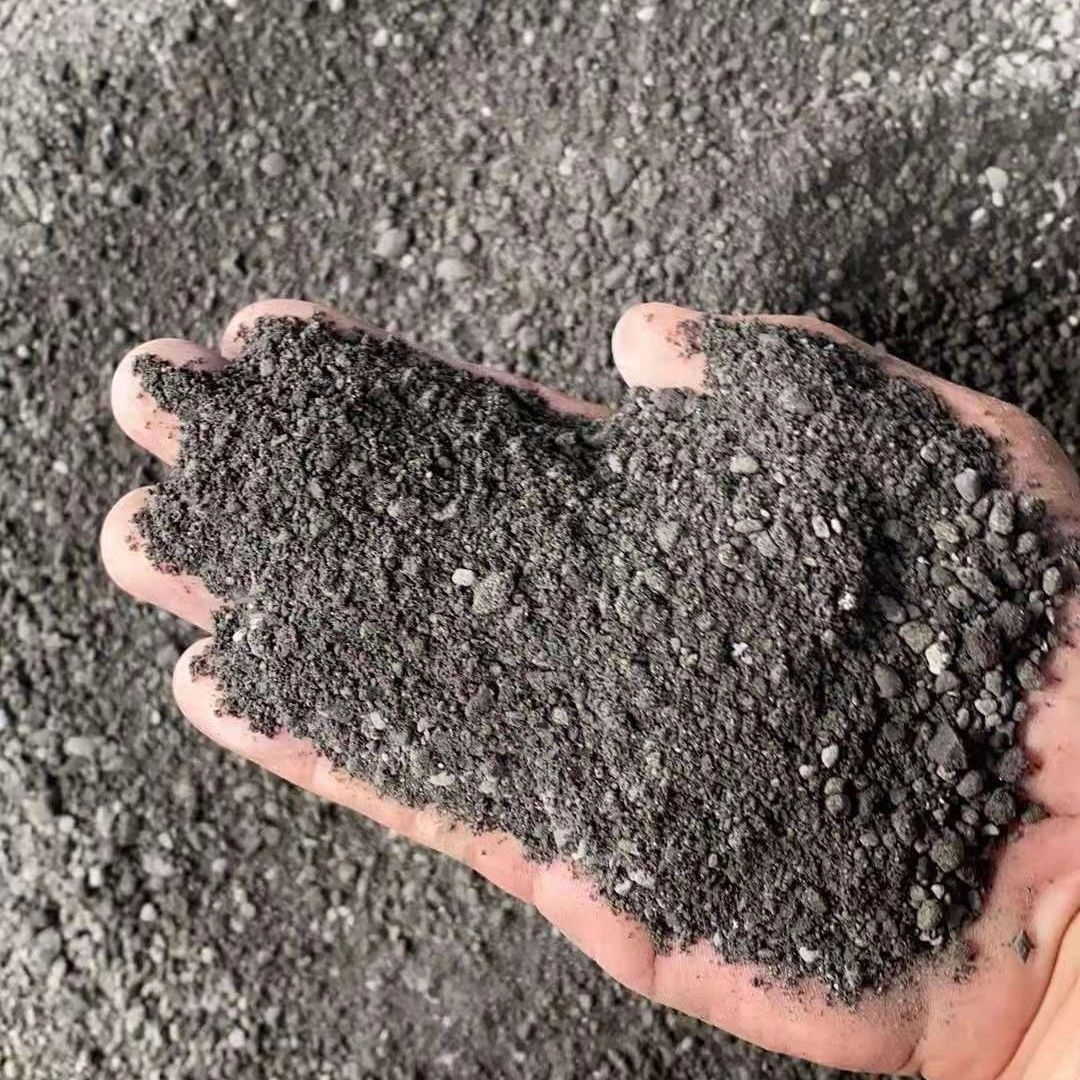

Con tamaños de partícula graduados que van de 0.3 mm a 3 mm, el material permite una fundición integral sin huecos. Su uniformidad de blindaje general es un 40% mayor que la de las estructuras tradicionales de placas de plomo, garantizando una protección radiológica estable y consistente en toda la superficie del muro.
Propiedades Físicas
La capa de blindaje terminada proporciona una densidad aparente de 3.0–3.5 g/cm³. Adoptando características de formación por prensado en frío sin poros, alcanza una resistencia a la compresión de ≥30 MPa para un rendimiento estructural sólido y duradero. El material mantiene un valor de asentamiento de ≥180 mm, lo que permite una excelente fluidez autonivelante para llenar completamente estructuras irregulares y de formas complejas, eliminando los puntos ciegos de construcción.
Seguridad y Protección Ambiental

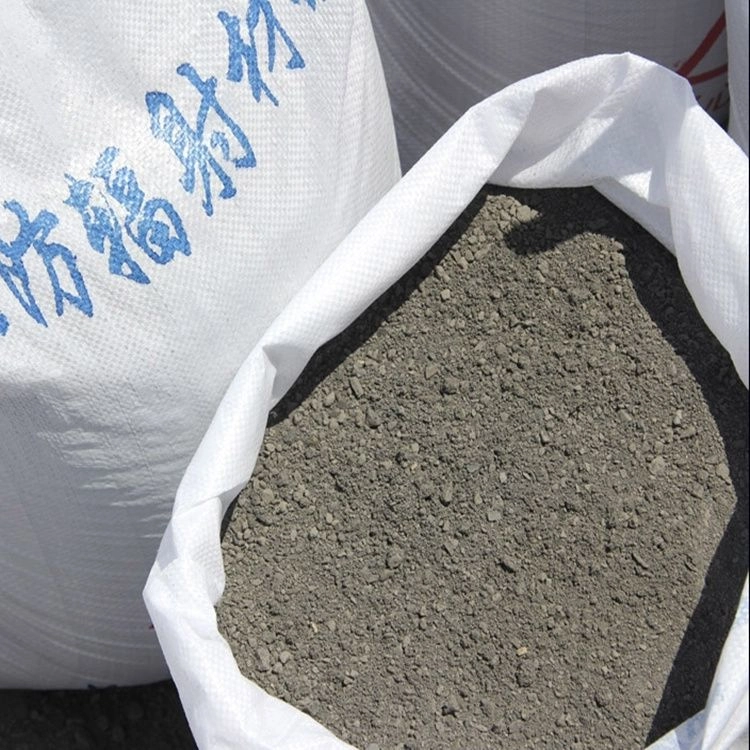

Fabricado con sulfato de bario natural de alta pureza (BaSO₄ ≥96%), el producto contiene un contenido de plomo inferior al 0.001% sin riesgos de contaminación por metales pesados. Ha pasado la certificación de biocompatibilidad ISO 10993. Además, cumple con los estándares de seguridad radiactiva Clase A especificados en GB6566, con un índice de irradiación interna ≤0.3, lo que garantiza una aplicación segura en entornos médicos cerrados.
Cinco Principales Ventajas de Aplicación
Reducción del 50% en costos: Reemplaza las soluciones tradicionales de placas de plomo y estructuras de acero, reduciendo a la mitad los costos totales del proyecto.
Construcción un 60% más rápida: Se puede mezclar directamente con concreto para un vertido integral. Una sala de máquinas de protección contra radiación estándar de 200㎡ puede completarse en solo 3 días.
Excelente resistencia a grietas y larga vida útil: La tasa de contracción en seco es inferior al 0.02%, previniendo eficazmente grietas estructurales y fugas de radiación durante hasta 30 años de servicio prolongado.
Resistencia al fuego y la humedad: Posee un alto punto de fusión de 1580℃ y mantiene un rendimiento de protección y físico estable incluso en un entorno de alta humedad del 95%.
Protección 100% sin juntas: El moldeado integral de una sola pieza elimina los espacios de unión, evitando por completo el riesgo de fuga de radiación presente en la instalación segmentada de placas de plomo.
Parámetros Técnicos y de Construcción Clave
Relación de mezcla
Proporción en peso: Arena de bario : Cemento : Arena de cuarzo = 3.5 : 2 : 4.5; Relación agua-cemento: 0.42–0.45
Especificaciones de construcción

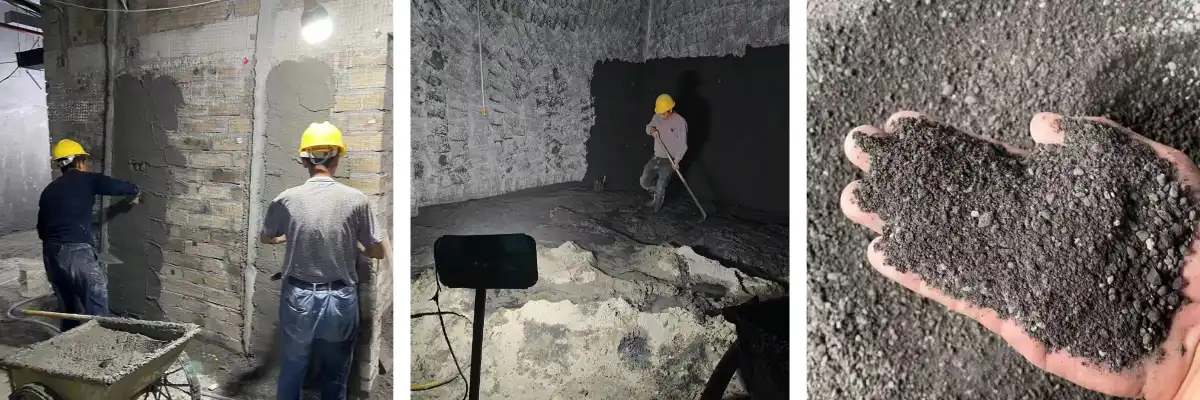

Adoptar vertido por capas con un espesor de capa única ≤40 mm, seguido de compactación por vibración mecánica para garantizar la compacidad. Todas las esquinas de las paredes y aberturas se engrosan localmente en un 50% para refuerzo anticrack. El proceso de curado estándar incluye 7 días de curado con humedad cubierta más 21 días de curado natural al aire.
Estándar de aceptación
Bajo detección de rayos X de 150 kV, la dosis de fuga de radiación residual se controla por debajo de 2.5 μSv/h, cumpliendo completamente con las especificaciones de la industria GBZ130-2020.
Escenarios de Aplicación Típicos
Sala de Rayos Dentales: Un muro de protección de arena de bario de 250 mm logra un equivalente de plomo de 1,5 mm para rayos X de 90 kV; se aplica refuerzo de arena de bario empotrado en los marcos de las puertas para una protección de sellado mejorada.
Sala de Radiología Ortopédica: Un vertido de suelo de 350 mm de espesor alcanza un equivalente de plomo de 2,5 mm para rayos de 150 kV, con una capacidad de carga del suelo ≥5 kN/m².
Base del Equipo de TC: El vaciado parcial de arena de bario reemplaza las placas de plomo convencionales, reduciendo los costos en un 40%. Se equipa adicionalmente una lámina delgada de plomo de 1 mm para proteger contra rayos dispersos de 140 kV, garantizando una protección integral.
Limitación de Aplicación
Este material de arena de sulfato de bario es adecuado solo para rayos de energía media y baja ≤150 kV. Para escenarios de radiación de alta energía, como salas de PET-CT, se recomiendan hormigón de protección con boro o soluciones de placas de plomo.
Comparación de Beneficios Económicos
Solución de Placa de Plomo VS: Reduce el costo total de construcción en un 50% y simplifica la compleja estructura de soporte de acero.
Hormigón Ordinario VS: Aumenta la eficiencia de blindaje contra radiación en un 300% y reduce el espesor de pared requerido en un 40%, ahorrando espacio y materiales.
Solución de Actualización de Alta Energía: Para escenarios superiores a 150 kV, la estructura compuesta de arena de sulfato de bario + lámina de plomo de 0.5 mm proporciona una protección calificada, reduciendo aún los costos en un 35% en comparación con los esquemas de placa de plomo completa.
